為什么D11氣密性檢測儀出現負值?

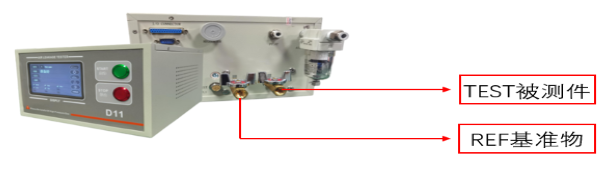

市面上流行的差壓式氣密檢漏儀,如CTS-A28,ATEQ-F620,KALUN-D11差壓式氣密性檢測儀,儀器的檢測原理是壓差法檢測,就是設置了測試件和參考件(基準物),測試件就是待檢測的工件,參考件就是儀器后邊有蝶形開關封住的,或者接一段管子,或者接一個不泄漏的工件(有時候接一個罐體)做為一個參考件用,可以認為是不泄漏的。
我們習慣性思維認為,產品進行氣密性測試時時,對于測試結果,一般認為不會出現負值,最小就是零,但是實際情況并非如此。不論采用直壓式還是差壓式檢測方式,儀器監測的都是被測工件內的壓力變化。當測試壓力數據變小了,一般理解產品發生泄漏了,但也有可能是出現測試壓力變大的情況。為什么呢?

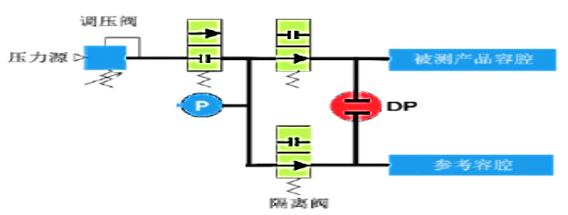

回到D11氣密性測試儀原理:壓差檢測的原理就是對密閉的2個腔體(即測試件及參考件)對比,壓差傳感器對比壓力變化(可理解為天平秤原理)。由于是密閉的氣體,在測試的過程中,環境溫度、工件的溫度變化都會對密閉腔體內的壓力造成改變,另外由于測試件一般需要工裝夾具來封堵,氣缸內的壓力波動及密封材質的選用也會對密閉腔體的體積造成改變,從而造成壓力的改變。
所以壓力變化的不同,導致儀器出現正負值原理的情況。如下:
在測試過程中,當測試件的壓力小于基準端的壓力時 (即壓降=基準端-被測端t>0),則測試結果顯示為正值。
在測試過程中,當測試件的壓力大于基準端的壓力時 (即壓降=基準端-基準端<0), 則測試結果顯示為負值。
在使用壓差式氣密性測試儀進行測試時,若測試結果出現負值,可能的原因包括以下幾個方面:
溫度影響:
在測試流程中,零件內密封腔體的氣體溫度可能發生變動。當溫度升高時,腔內氣體的壓力會隨之升高,進而可能導致測試結果為負值。相反,若溫度降低,腔內氣體的壓力會相應減小,測試結果則可能出現正值。零件內氣體的溫度、工件本身的溫度以及環境溫度,這三者在檢測過程中的任何明顯變化都可能引發負值(或正值)的出現。當這三者之間的溫度差異較大時,同樣可能產生負值現象。
容積變化影響:
在檢測過程中,零件的各個面通常會采用氣缸及軟性材質進行封堵。若氣缸的壓力在檢測中持續增大,可能會導致密封腔體的體積減小,從而使得密封腔體內的壓力增大,測試結果呈現負值。此外,對于某些具有彈性的工件,若測試時其恰好處于回彈階段,也可能導致腔內壓力增大,進而產生負值。
其他潛在因素:
外部高壓氣體的竄入也是導致負值的一個可能原因。這可能與工裝或工件本身的檢測方式有關。因此,在測試過程中,我們需要仔細檢查工裝和工件,以確保其檢測方式的正確性,并排除外部高壓氣體竄入的可能性。
綜上所述,壓差式氣密性測試儀在測試時出現負值的原因可能涉及溫度影響、容積變化以及其他潛在因素。為確保測試的準確性和可靠性,我們需要綜合考慮這些因素,并采取相應的措施進行預防和調整。
三、當使用D11氣密性檢測儀出現負值時,如何判斷并解決問題?
若在使用D11氣密性檢測儀時遇到負值情況,首先應檢查檢測儀本身是否存在故障。具體做法是關閉檢測儀后面的兩個測試端,然后啟動儀器進行測試,觀察是否仍出現較大的負值。
如果檢測結果顯示儀器存在問題,應及時聯系廠家進行檢查或維修。若檢測儀本身沒有問題,那么在檢測工件時,我們可以采取以下措施來檢查并解決負值問題:
確保設備的氣源穩定,同時檢查設備旁邊是否存在其他頻繁用氣的設備,這些設備可能會引起密封設備上封堵氣缸內的壓力變化,從而導致負值的出現。
適當增加充氣或平衡時間,可以嘗試成倍增加時間,或者關閉排氣時間,在不松開工裝的情況下反復進行測試,觀察測試結果是否有改善。如果增加時間或反復測試后,負值消失或變得很小,那么說明外部因素對測試產生了影響。此時,我們需要通過進一步的檢查,確定具體是哪些外部因素導致了負值的出現。
1、針對帶有溫度的工件,在原則上,應將其冷卻至室溫后再進行檢測。需要注意的是,廠房內溫度過高或過低的情況也可能導致負值的出現。
2、在工裝設計中,如果封堵面原本采用的是較厚的大片橡膠封堵,我們推薦改為條形封堵或O型圈封堵,并確??紤]壓縮量,以保證金屬之間的緊密接觸。此外,最佳的壓緊方式應為限位壓緊。
3、為了確保檢測的準確性,我們應設定較長的充氣與平衡時間。
當然,如果負值相對較小,那么在一定范圍內是可以接受的。一般而言,負值不超過合格指標的10%即為可接受范圍。另外,當測試檢測壓力較高時,工件更容易受到溫度和體積變化的影響。特別是那些開口較大、材質較軟或形狀扁平的工件,它們受到體積變化的影響會更為顯著。
總之,負值的出現并非不可理解,關鍵在于我們需要找出其產生的原因,并采取相應的措施進行改進
