D11氣密性測試儀中的泄漏率公式中的體積V與壓降的關系
氣密性測試儀檢測中,根據泄漏率的公式,V是真實體積,算出的泄漏率是否就一定是真實的?假如知道了泄漏率,時間,壓降值,那這時得出體積V就是根據已知條件算出的體積。但因?yàn)閴毫ψ兓凳遣灰欢ǖ模孤┞适嵌ㄖ档那闆r下,是不是這時體積V就是個等效體積了?
您的問題涉及氣密性測試中體積、泄漏率和壓降之間的動態關系,需要從公式推導和實際應用兩個層面分析。以下是分步解釋:

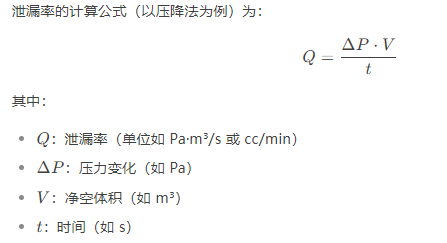

1. 公式的數學關系與物理意義
公式本質:這是一個基于理想氣體狀態方程(PV=nRT)的簡化模型,假設溫度恒定、氣體不可壓縮且泄漏為穩態過程。

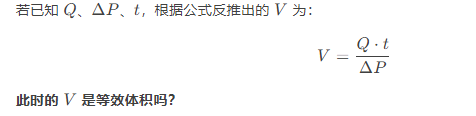

2. 已知 Q、P、t 時,計算出的 V 是什么體積?
答案是:可能是等效體積,也可能是真實體積,具體取決于以下條件:
(1)理想情況(無干擾因素)
如果測試環境完全理想(溫度恒定、容器剛性、氣體無吸附/解吸、泄漏率恒定),則反推出的 V 就是真實的凈空體積。
物理意義:公式中的 V 本身就是凈空體積,因此計算結果與真實體積一致。
(2)非理想情況(存在干擾因素)
如果存在以下干擾因素,則反推出的 V 會成為等效體積:
溫度變化:若溫度波動未修正,等效體積會包含溫度的影響(V=V真實?T/T0)。
容器柔性:若容器體積隨壓力變化(如氣囊),等效體積會包含形變效應。
氣體吸附/解吸:多孔材料或表面吸附氣體會導致額外的“虛擬泄漏”,等效體積需修正。
系統響應延遲:某些復雜系統(如長管路)的響應時間可能被誤判為泄漏,等效體積需標定。
等效體積的本質:
等效體積是通過實驗標定的體積參數,它包含了真實凈空體積以外的其他干擾因素對壓力變化的綜合影響。
3. 實際應用中的關鍵問題
(1)泄漏率是否真的“定死”?
實際泄漏率 Q 可能因泄漏路徑變化(如雜質堵塞、溫度變化導致材料膨脹)而波動。
結論:若 Q 不穩定,反推出的 V 會偏離真實值,等效體積的誤差會進一步放大。
(2)如何驗證體積的準確性?
直接測量法:通過注水、三維掃描或氣體置換法測量真實凈空體積,與公式計算結果對比。
標定法:對已知體積的標準容器進行測試,校準系統的等效體積參數。
多次測試法:在不同壓力或溫度下重復測試,觀察 V 是否一致。
4. 等效體積的典型應用場景
場景 | 等效體積的意義 |
---|---|
復雜管路系統 | 管路中的氣體壓縮性和流動阻力導致壓力響應延遲,等效體積反映系統的“有效響應體積”。 |
柔性容器(如氣囊) | 體積隨壓力變化,等效體積需通過動態標定確定。 |
高溫/低溫環境測試 | 溫度變化導致氣體體積膨脹/收縮,等效體積需包含熱力學修正項。 |
多孔材料(如電池電芯) | 材料內部的氣體吸附和解吸效應需納入等效體積模型。 |
5. 總結與建議
理想情況下:公式反推出的 V 是真實凈空體積。
實際情況下:
關鍵建議:
示例說明:
假設一個剛性容器的真實凈空體積為V真實=1m3,在恒定溫度下測得 ΔP=100Pa,t=10s,則泄漏率為:
若實際測試中因溫度升高導致等效體積V等效=1.05m3,則反推的泄漏率會錯誤顯示為:
此時需通過溫度修正,恢復真實泄漏率。
